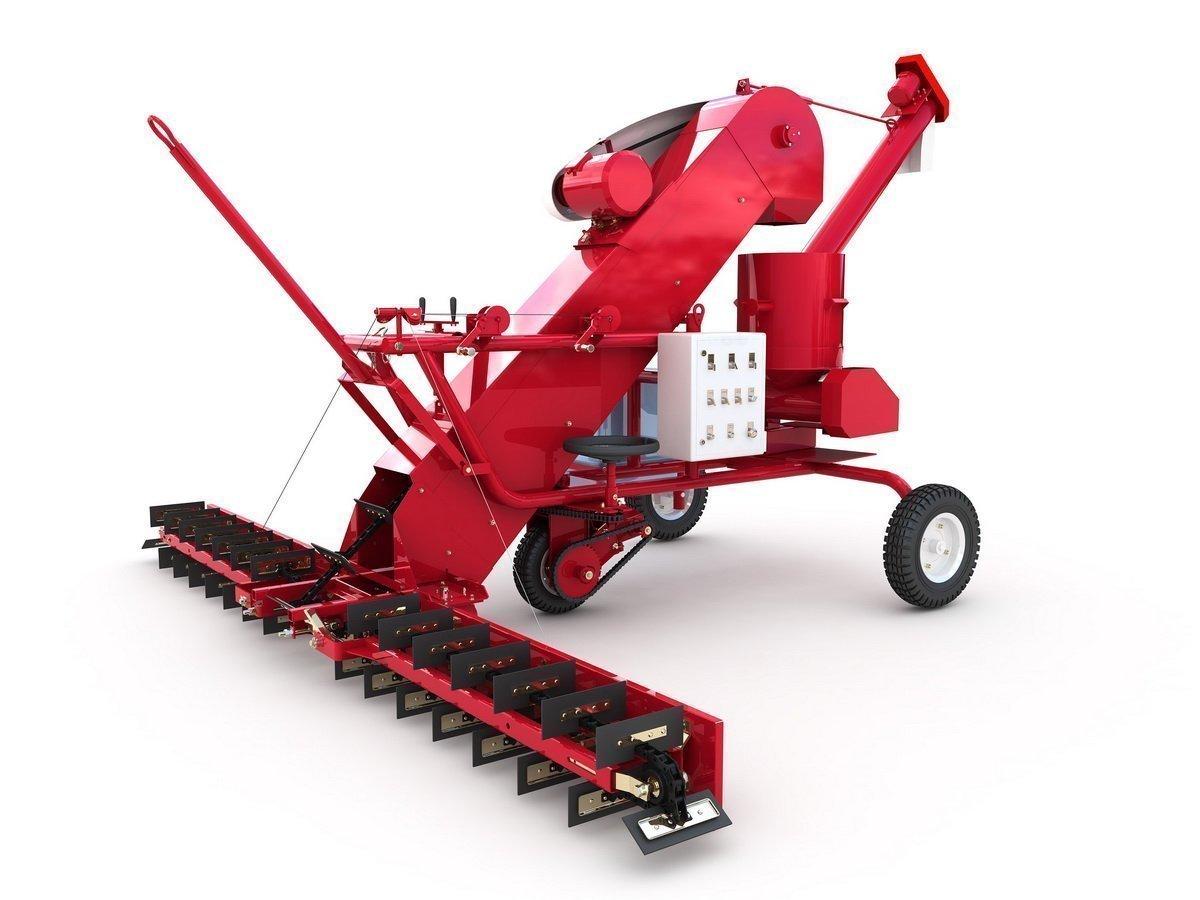

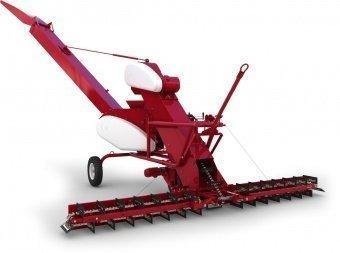

Многофункциональность – основной из принципов работы зерноперерабатывающего комплекса. ЗМП-ПСМ, производительностью до 90 т/ч, предназначен для послеуборочной переработки и протравливания семян зерновых культур, механизации погрузочно-разгрузочных работ на следующих технологических операциях:
- Увлажненное протравливание семян зерновых, бобовых и технических культур против возбудителей заболеваний, передающихся через семена и улучшения посевных качеств;
- Загрузка и выгрузка зерноскладов;
- Погрузка зерна в транспортные средства;
- Механическое перелопачивание (перебуртовка) зерна на открытых площадках во время подвоза зерна от комбайна;
- Формирование буртов из куч зерна, доставляемых транспортными средствами на площадках;
- Сепарация зерна с отделением легкой фракции.
О наличии техники и её базовой комплектации уточняйте в Вашем дилерском центре
- Описание
- Технические характеристики
- Документы (7)
- Видео (2)
- Задать вопрос
-
Качественные преимущества зерноперерабатывающего комплекса ЗМП-ПСМ

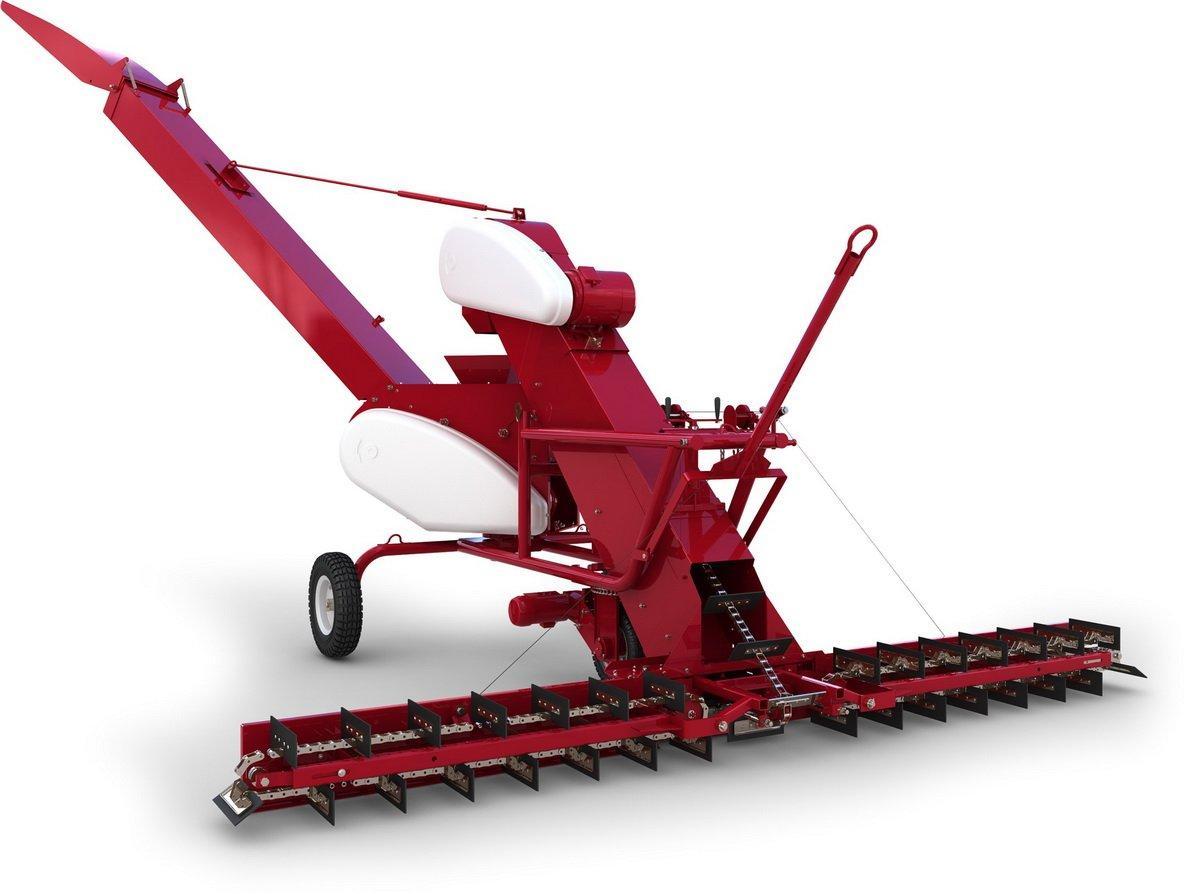

Питатель
На зерноперерабатывающем комплексе ЗМП-ПСМ установлен скребковый питатель. Он, в отличие от питателей шнековой конструкции, снижает травмирование зерна при подборе и транспортировке. Кроме того, такая конструкция позволяет повысить долговечность электродвигателей, так как скребки на цепной передаче, отклоняясь при нагрузке, сглаживают пиковые показатели передачи крутящего момента, особенно в комплектации метателя с ПВИ.
Удобства перегона
Благодаря установленной снице метатель можно зацепить за трактор или другое средство и переместить его без учета длины питающего кабеля.
Удобства эксплуатации
На машине установлены: механизмы регулировки питателей по высоте в виде ручных лебедок и механизм регулировки высоты относительно нижней поверхности, загрузочного транспортера. С помощью первого можно регулировать минимальную высоту скребка относительно плоскости расположения бурта вне зависимости от её рельефа.
С помощью механизма регулировки высоты загрузочного транспортера облегчаются транспортные переезды, а также работа с буртами высотой более 2,5 метров.
Сокращение потерь
Ограничители, установленные на ЗМП-ПСМ, значительно снижают просыпание зерновой массы, что увеличивает производительность и сокращает ручной труд.
Органы управления
Органы управления метателем зерна расположены с одной стороны, на относительно близком расстоянии. Это существенно экономит трудозатраты оператора, исключая лишние перемещения.
Маневренность передвижения
Благодаря переднему приводу хода улучшилась маневренность передвижения.
Управление рабочим ходом
В зависимости от модификации шкаф управления ЗМП-ПСМ устанавливается либо с ПВИ, либо с частотным преобразователем для управления рабочей скоростью движения машины. Машины с ПВИ дешевле, а с частотным преобразователем позволяют точно регулировать рабочую скорость движения, снижая нагрузку на электродвигатель привода загрузочного транспортера и питателей.
Расширенные технические возможности

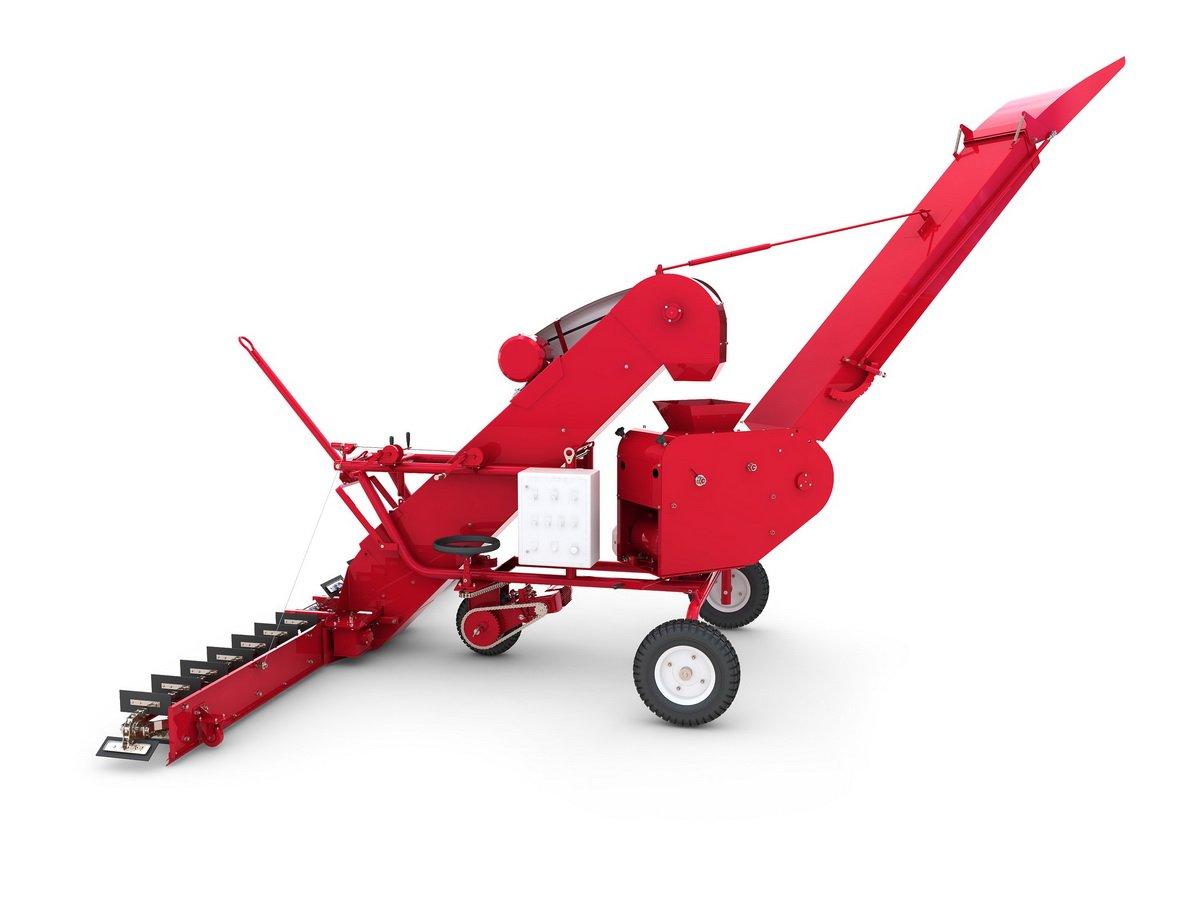

Триммер и желоб метателя могут поворачиваться относительно вертикальной оси на 135° в режиме метателя и 115° – протравливателя, что увеличивает возможности применения метателя для формирования буртов. Для предотвращения проворачивания триммера во время работы под опорной площадкой устанавливается механический тормоз.
Лента триммера
В триммере установлена ребристая бесконечная лента. Благодаря этому производительность метателя при погрузке в транспортное средство пшеницы достигает 90 т/ч.
Управление потоком
Откидной козырек выгрузного желоба позволяет регулировать дальность и высоту метания зерна, что облегчает эксплуатацию при проведении работ по предварительной очистке от легких примесей в процессе перебуртовки.

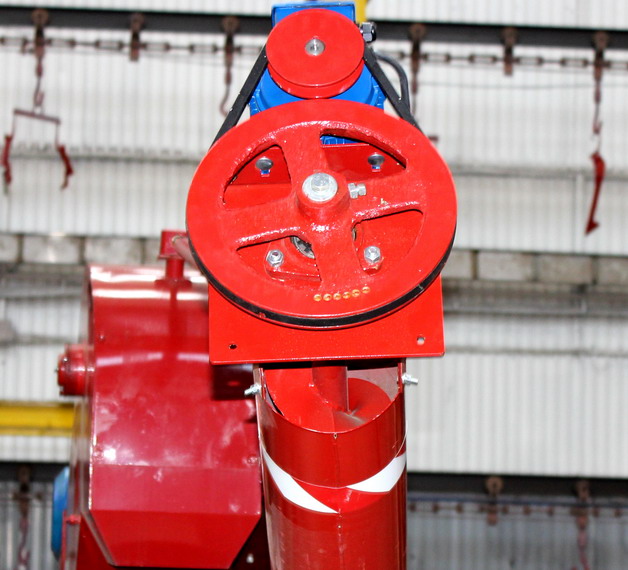

Шнековый транспортер
Шнековые транспортеры, установленные на выгрузку обработанного зерна, улучшают покрытие семян путем их постоянного перемешивания при движении внутри шнеков.
Простота настройки протравливания

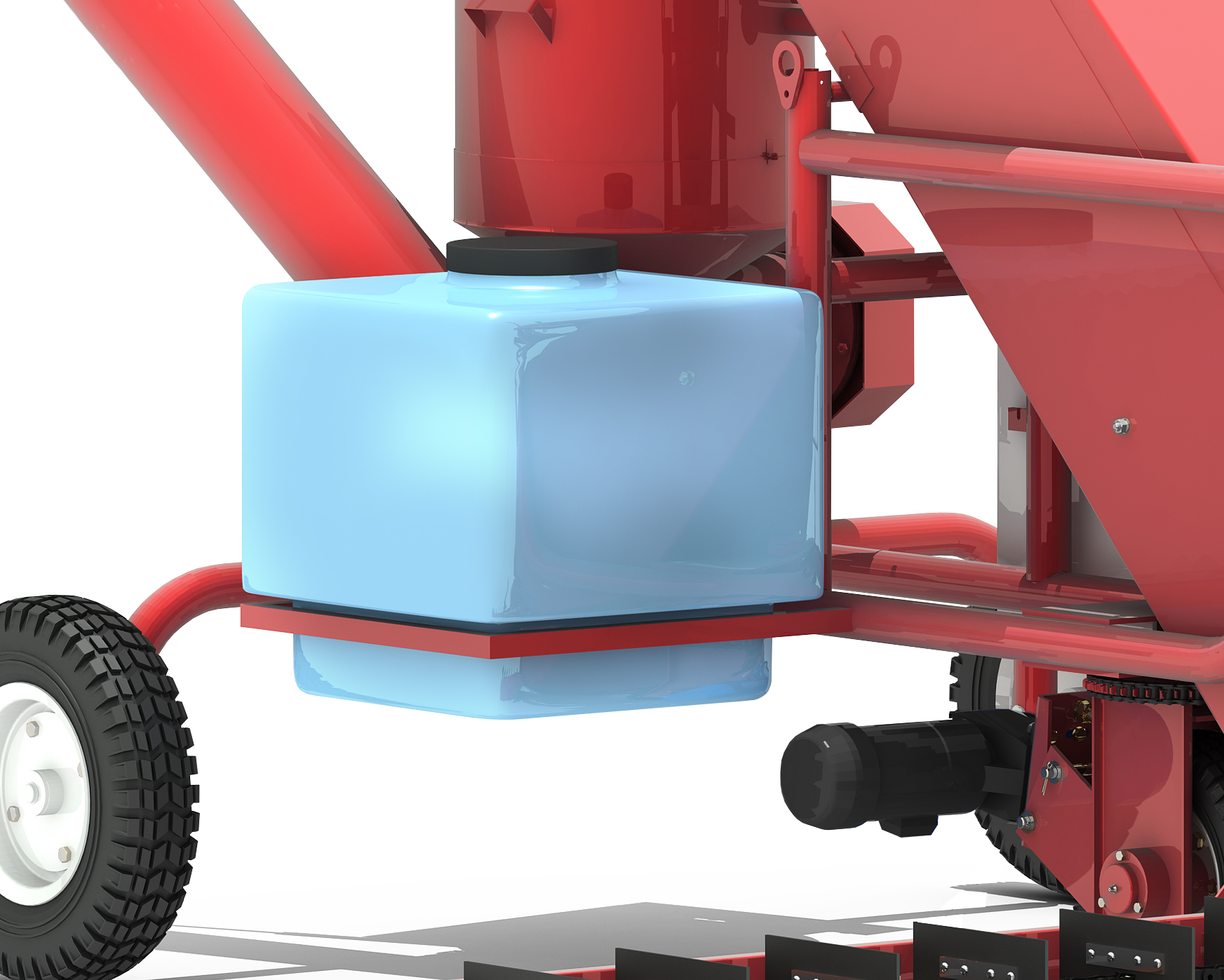

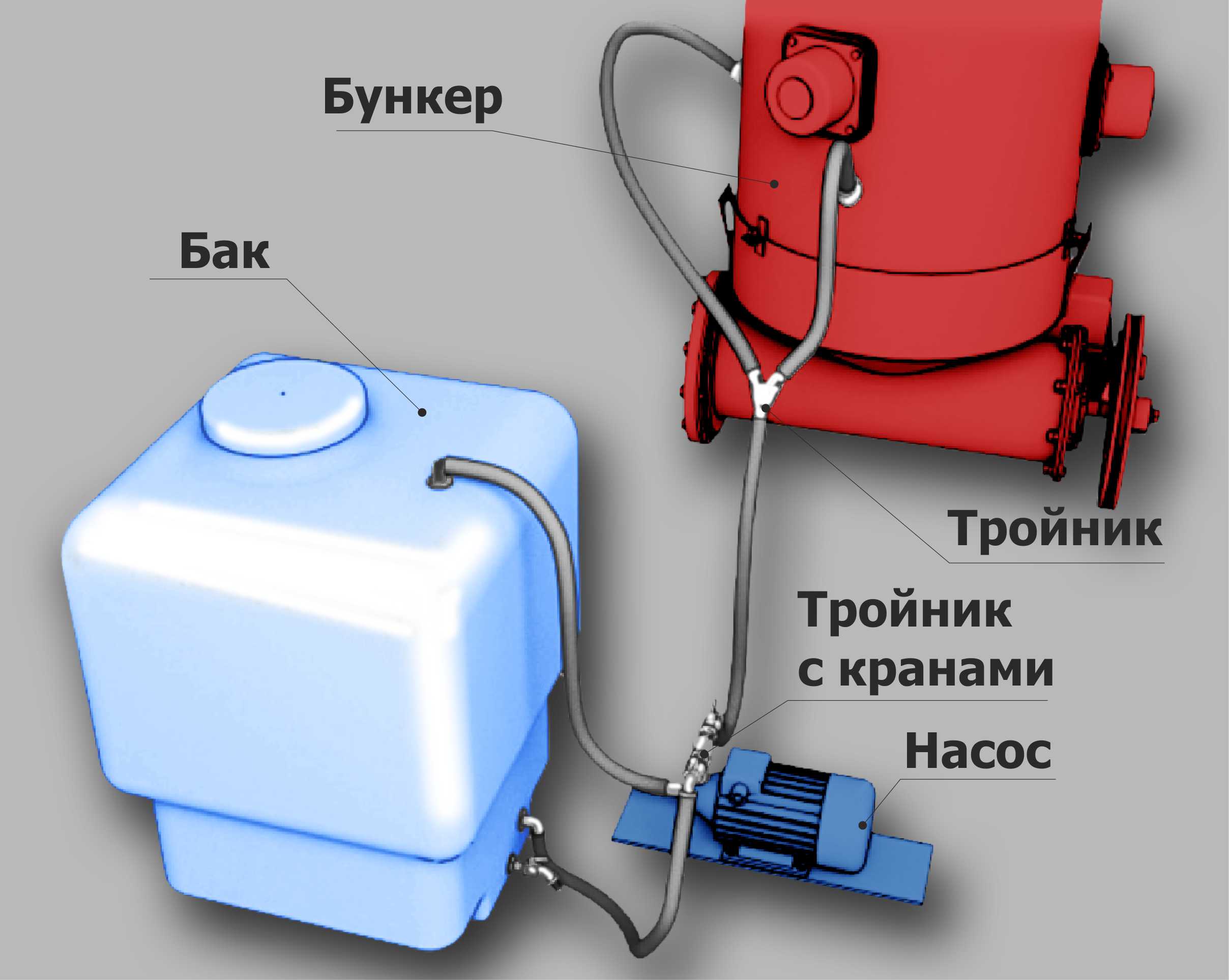

Система подачи химических препаратов в бункер относительно проста по устройству и состоит из следующих компонентов: емкости для раствора; насоса; форсунок и соединительных трубопроводов.
Управление расходом химического препарата осуществляется ручным способом (с помощью шаровых кранов). Такое решение значительно снижает стоимость протравливателя при сохранении качества обработки семян.
Перемешивание и протравливание
Система внесения химических препаратов выполнена таким образом, что часть рабочего раствора возвращается в емкость. При этом в процессе работы происходит дополнительное перемешивание, что повышает равномерность распределения действующих веществ в растворе.
Механическое управление подачей обрабатываемого материала в протравливающий бункер позволяет согласовать производительность загрузочного транспортера с работой машины при полном покрытии поверхности единичного семени химическим препаратом. -
Технические характеристики Модель ЗМП-ПСМ-01 ЗМП-ПСМ-02 ЗМП-ПСМ-05 ЗМП-ПСМ-06 Исполнение Стандартное исполнение Удлиненный желоб,
увеличенная ширина захватаВысота погрузки в транспортное средство, при метании, м, до 3 3,4 Ширина захвата, м 4 5,2 Ящик электрический с панелью управления С реле выдержки времени С частотным преобразователем С реле выдержки времени С частотным преобразователем Производительность, при метании, т/ч, до 90 Дальность полета зерна (пшеницы) от места забора зерна питателя, при метании, м, до 20 Высота бросания зерна (пшеницы), при метании, м, до 6 Производительность, при протравливании, т/ч, до 20 Емкость бака для химических препаратов, л 120 Полнота протравливания 100-5 Масса, кг, не более 1050±30 Транспортная скорость на буксире, км/ч, не более 5 Тип Самопередвижной Привод Электрический, 380В Потребляемая мощность, кВт 10 Тример Ширина ленты, мм 400±5 Число оборотов ведущего барабана, об/мин 835 Скорость ленты м/с, не менее 14,2 -

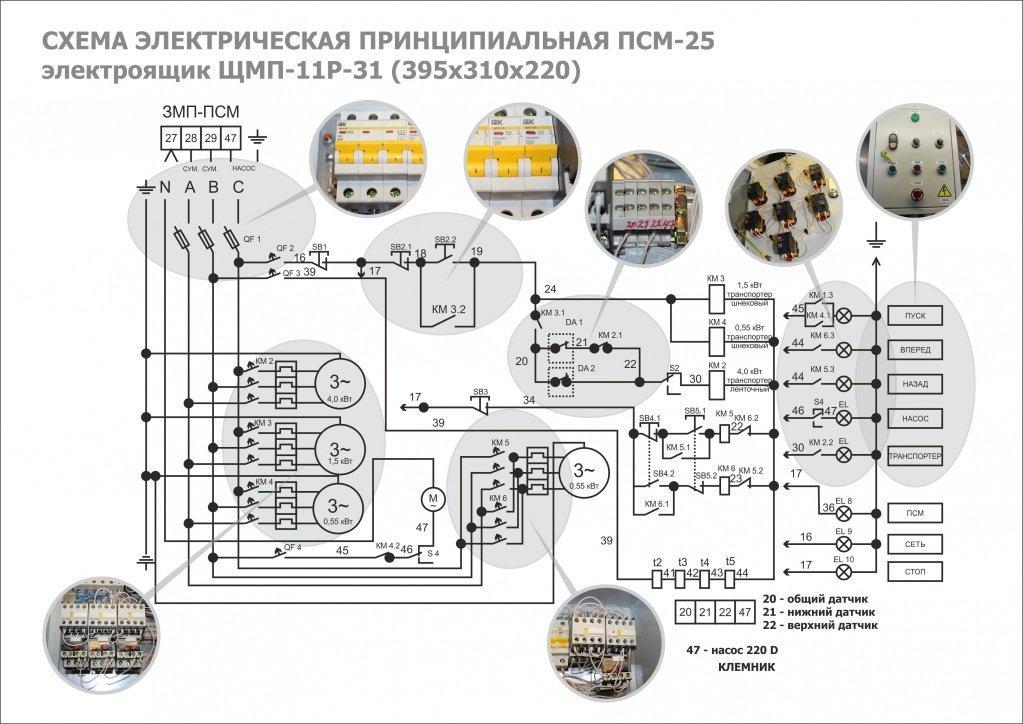

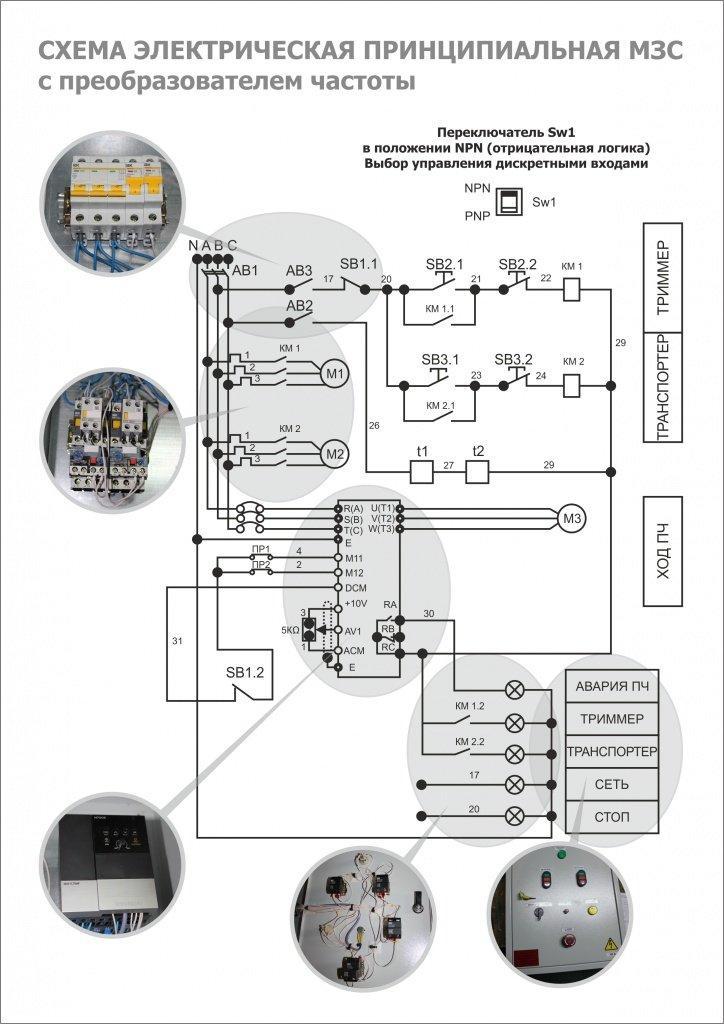

Сервисная книжка Размер: 1,6 мбЭлектрическая схема МЗС Размер: 185,9 кбЭлектрическая схема ПСМ Размер: 220,1 кбРуководство по экслуатации ЗМП-ПСМ-01 [16 версия] Размер: 8,9 мбКаталог деталей и сборочных единиц ЗМП-ПСМ [7 версия] Размер: 15,1 мбОбоснование безопасности ЗМП-ПСМ (2!1-2014) Размер: 318 кб№ЕАЭС RU C-RU.AE81.B.03005-24 (ЗМП-ПСМ, МЗС) Размер: 1,1 мб
-
-
