Опрыскиватели Ростсельмаш – надёжные и высокопроизводительные машины, созданные с учётом всех тонкостей опрыскивания сельскохозяйственных культур для эффективной работы в поле по всему миру.
Машины одинаково эффективны при применении в технологиях как сплошного, так и ленточного покрытия. За подачу раствора отвечает мембранно-поршневой насос с функцией самозакачки. Опрыскиватели способны вносить от 40 до 600 литров на гектар при скорости движения до 15 км/ч. Норма внесения раствора задается оператором и автоматически поддерживается на указанном уровне в независимости от скорости движения, а компьютер с GPS-приемником осуществляет автоматическое управление (включение/отключение) поливными секциями.
Управление любым рабочим процессом, от регулировки положения штанги до распыления раствора, осуществляется с помощью выносных пультов из кабины трактора. Привод опрыскивателя осуществляется от ВОМ трактора.

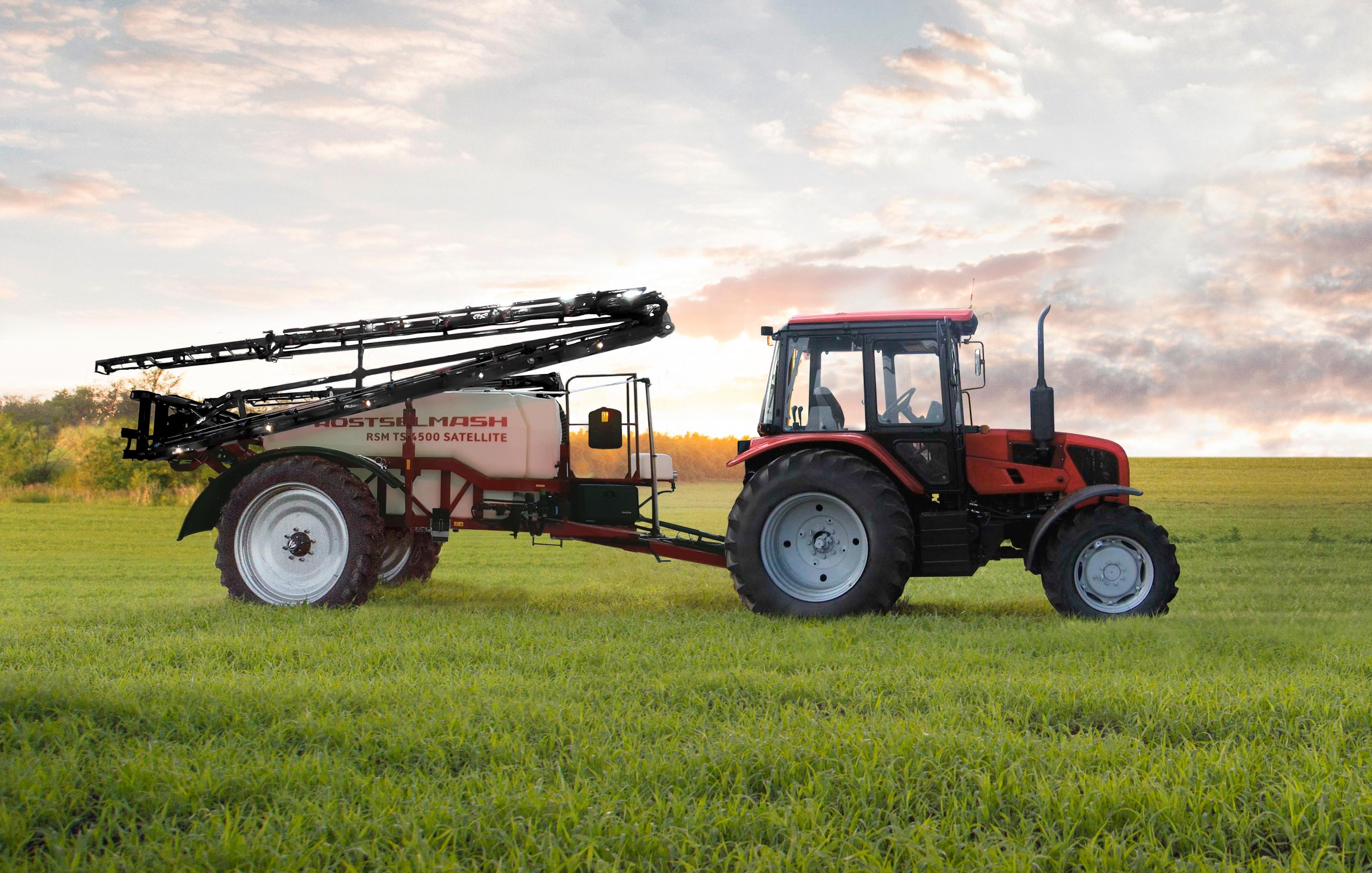

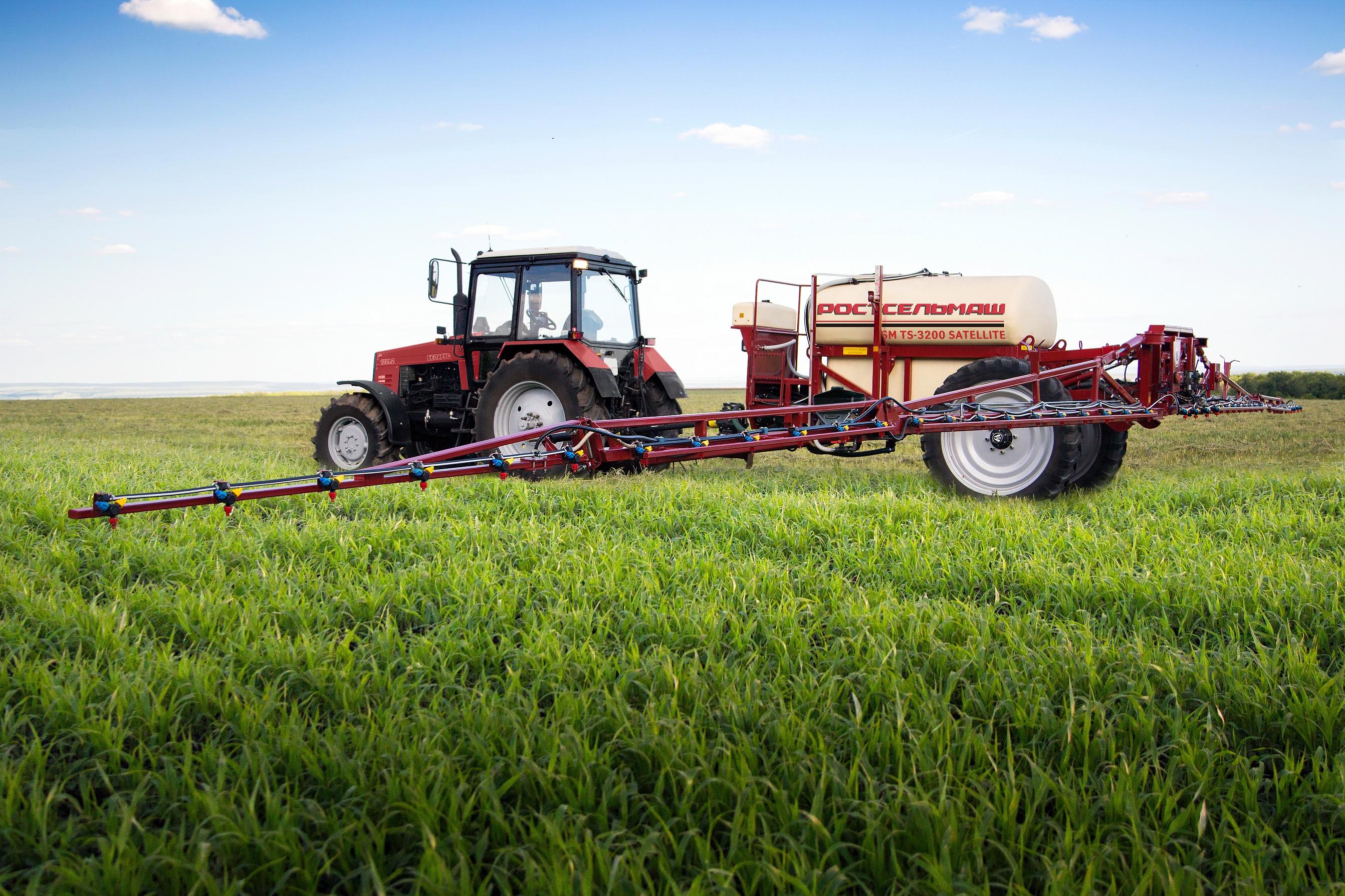

Опрыскиватели RSM TS-3200/4500 Satellite являются воплощением надёжности, долговечности и качества, именно той техникой, которая будет радовать Вас высокой производительностью, точностью опрыскивания и простотой управления. Прицепные опрыскиватели Ростсельмаш – это выгодное вложение средств, это те опрыскиватели, которые много лет будут приносить Вам прибыль.
Стандартное оснащение:
- Компьютер управления с функцией GPS-курсоуказателя
- Автоматическое GPS включение/отключение поливных секций в случае перекрытия обработаных площадей
- Инжекторные форсунки трех размеров: -02, -03, -04
- Шланг для забора воды длиной 20 метров
- Автоматическое GPS управление 4-х крайних (с каждой стороны) форсунок
- Широкие колеса 320/85 R38

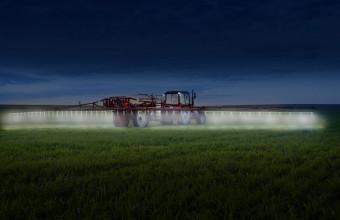

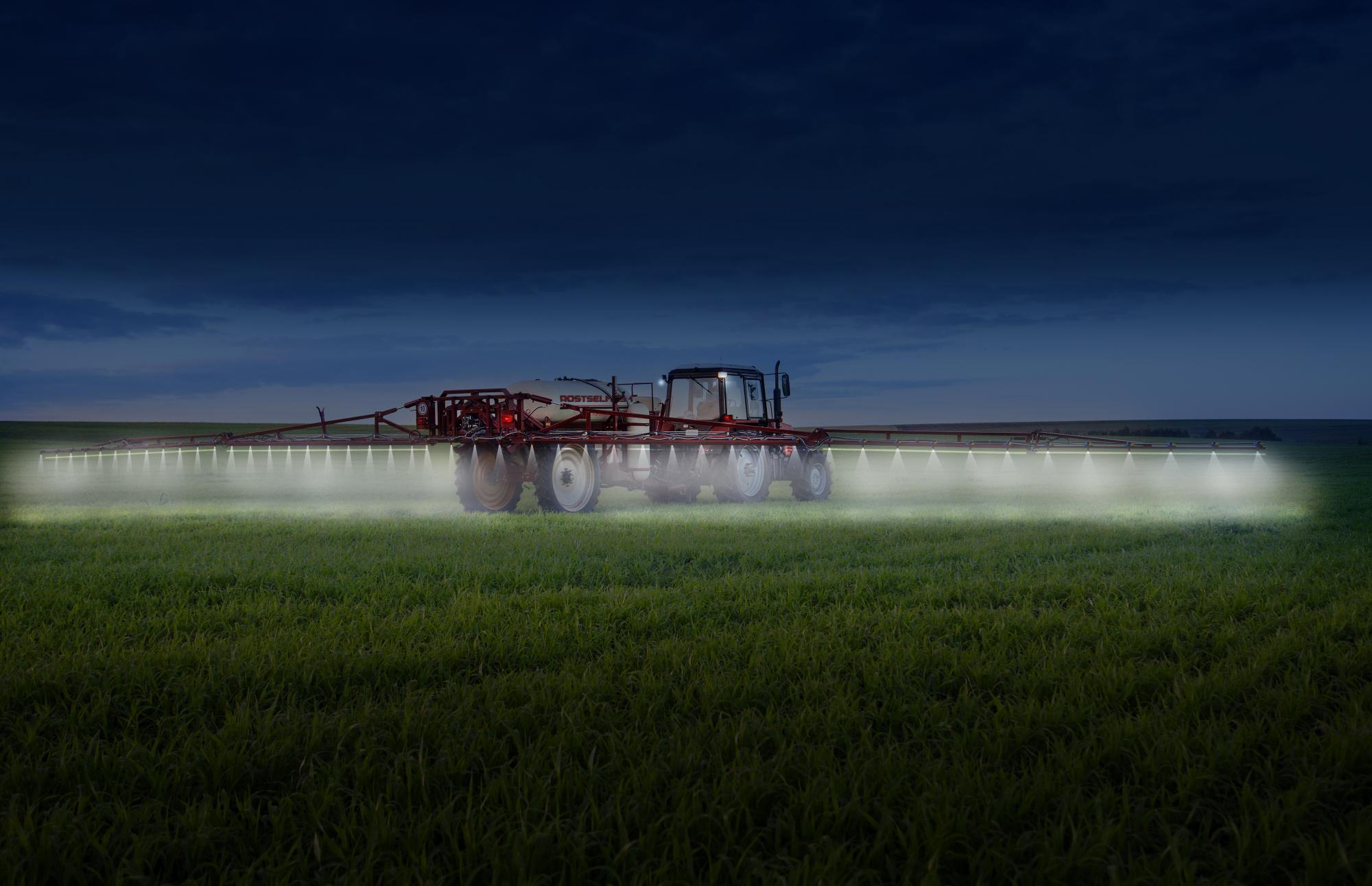

- Комплект фонарей для освещения штанги
О наличии техники и её базовой комплектации уточняйте в Вашем дилерском центре
- Описание
- Технические характеристики
- Видео (2)
- Задать вопрос
- Дополнительно
-
Качественные преимущества опрыскиватели RSM TS-3200/4500 Satellite
1. Шасси и рама

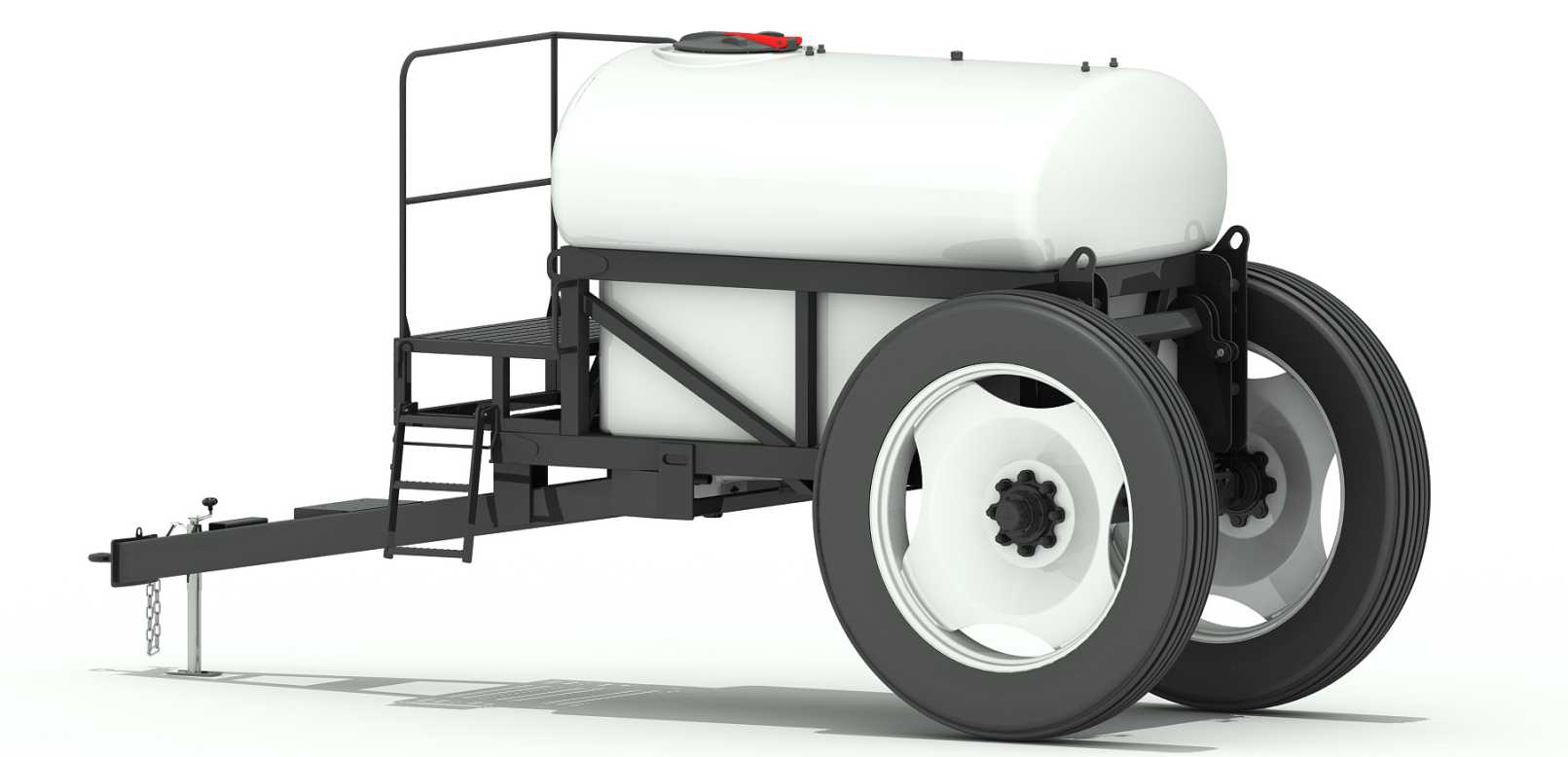

Надежная рама
Пространственная рама невосприимчивая к изгибу и кручению, обеспечивает надёжное крепление и защиту бака. Это обеспечивает устойчивость и уверенное движение опрыскивателя на полях с различным рельефом.
Благодаря низкому центру тяжести машина, обладает хорошей устойчивостью при движении по полю и по дороге. Чтобы уменьшить тяговое сопротивление, большая часть массы опрыскивателя опирается на сцепное устройство трактора.
Работа на всех культурах
Универсальная колея 1,5-1,8-2,1 м. позволяет использовать опрыскиватель на любых культурах с различными междурядьями, а узкие шины шириной 270 мм обрабатывать свёклу, без риска травмирования корнеплодов.2. Блок управления
Точность внесения

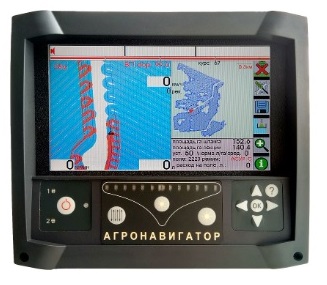

Опрыскиватель оснащен компьютером управления поливом с функцией GPS-курсоуказателя, что позволяет работать по технологии Точного Земледелия. Автоматический блок регулирования расхода применяемых препаратов упрощает работу, расширяет возможности и повышает надежность опрыскивателя. Кроме того, компьютер позволяет осуществлять автоматическое GPS управление поливными секциями в случае перекрытия уже обработанных площадей. Причем момент отключения/включения секций можно запрограммировать самостоятельно в процентном соотношении перекрытия.
Защита при потере GPS сигнала
Сделать опрыскивание более точным позволяет индуктивный датчик, устанавливаемый на ступице колеса опрыскивателя. Он независим от GPS-приемника и позволяет доработать смену без простоев в случае его поломки. При отсутствии GPS-сигналов о скорости движения датчик включается автоматически.
Абсолютная точность
Опционально возможна установка автоматического отключения/включения 4-х крайних форсунок справа и слева.
Удобство эксплуатации
Система контроля штанги и ее высоты позволяет оперативно изменять высоту и угол обработки.3. Пост управления

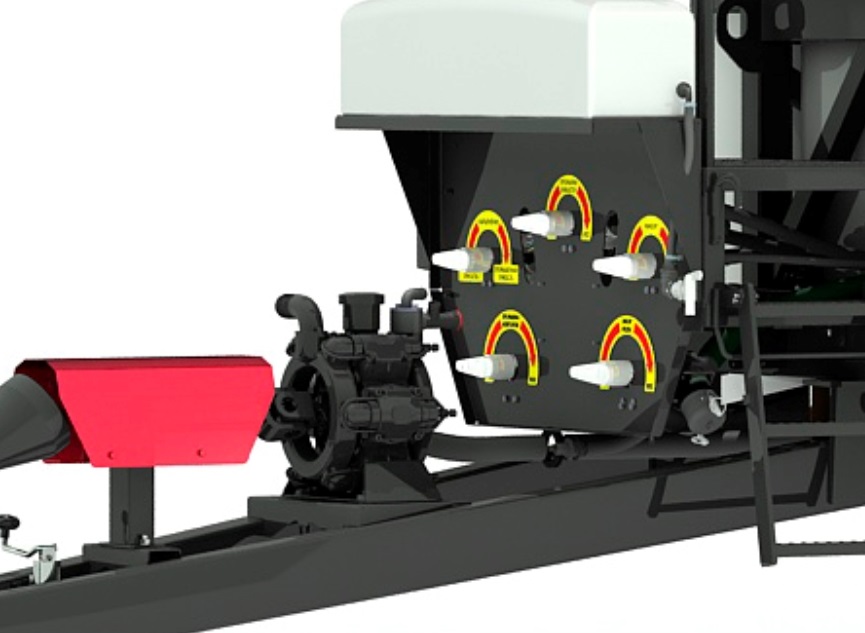

Централизованный пост управления
В опрыскивателях повышенное внимание уделено таким элементам, как система регулирования расхода рабочего расхода и система подачи химикатов. Централизованный пост управления позволяет выполнять все основные операции — промывка бака и системы распылителей, включение мешалки. После заполнения и промывки оператор может вымыть руки или защитную одежду чистой водой из почти 70-литрового специального бачка.
Высокая ремонтопригодность
Применение модульного подхода в конструкции поливной арматуры (краны, фитинги, трубопроводы) обеспечивает высочайшую ремонтопригодность, а использование простых и надёжных шаровых кранов позволяет избежать простоев агрегата, что особенно актуально для работы в сжатые агротехнические сроки, когда каждая минута на счету.4. Штанги и распылители
Плавная работа
Ось поворота штанги установлена в наивысшей точке, что обеспечивает эффект самовыравнивания по принципу маятника, а дополнительные пружины и амортизаторы гарантируют стабильность штанги даже при работе на сложных агрофонах.
Гашение горизонтальных колебаний
Ось поворота штанги в наивысшей точке, обеспечивает эффект самовыравнивания по принципу маятника.
Минимизация колебаний штанги опрыскивателя в горизонтальной плоскости достигается за счет высокой жесткости элементов штанги и взаимной ориентации шарниров раскладки штанги в разных плоскостях.
Уникальная система гашения вертикальных колебаний
Запатентованное решение для гашения вертикальных колебаний – резинометаллический элемент Henschen исключает раскачивание штанги и не требует обслуживания.
Надежная система гашения вертикальных колебаний
В опрыскивателях Satellite применено надежное решение для гашения вертикальных колебаний – пневмогидроаккумуляторы (с закачанным под давлением азотом) – которые исключают раскачивание штанги и требуют минимального обслуживания.
Защита крайних секций штанги
Штанга оснащена противоударными звеньями, которые при контакте с препятствием отклоняются на 60° назад и на 20° вверх.
В исходное положение противоударные звенья возвращаются за счет действия пружины и собственной массы.

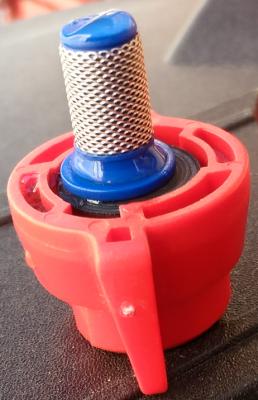

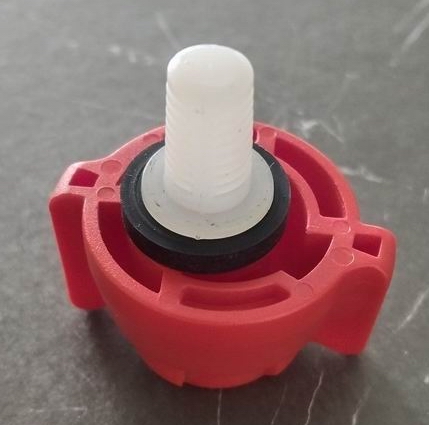

Инжекторные распылители
В базовой комплектации установлены тройные форсукодержатели револьверного типа и инжекторные распылители (-02, -03, -04), что позволяет более эффективно работать в ветреную погоду даже при скорости ветра до 8-10 м/сек.
Диапазон нормы внесения при скорости 10 км/час, л/га:- 67-310 – при распылителях (-02 Жёлтый, -03 Синий, -04 Красный)
- До 500 при распылителях (-06 Серый)
- До 600 при распылитялях (-08 Белый)
5. Бак опрыскивателя и химический миксер
Улучшенный миксер
На опрыскивателе установлен активный химический миксер увеличенного объёма – 30 литров, что позволяет эффективно и с высокой производительностью смешивать как жидкие, так и порошкообразные препараты, обеспечивая качественное приготовление рабочей смеси.
Цельнолитой бак
Цельнолитой бак для раствора из специального пластика толщиной 15 мм. гарантирует высокие эксплуатационные характеристики, а абсолютно гладкая внутренняя поверхность исключает отложения твёрдых частиц на стенках бака. Сливной канал по всей длине бака, глубиной 10 см, обеспечивает качественную и полную подачу раствора к насосу при различных углах наклона опрыскивателя. Канал оканчивается водяным колодцем глубиной 25 см, что предотвращает работу насоса в сухом состоянии.
Производительность на высоте

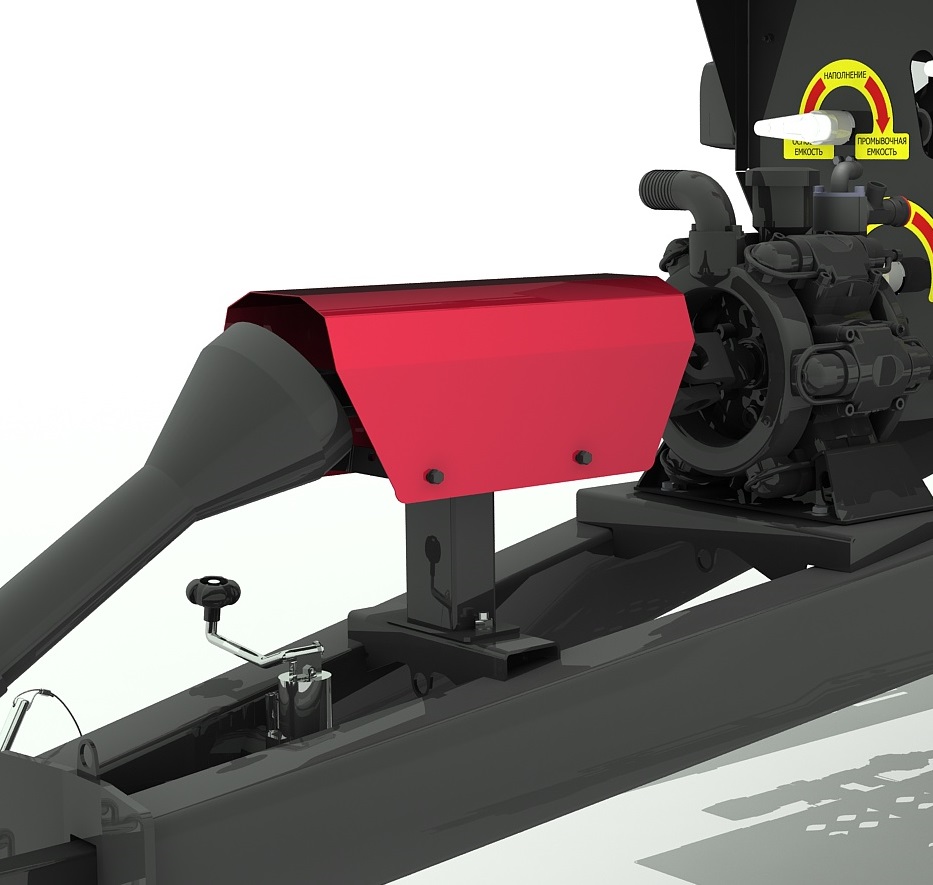

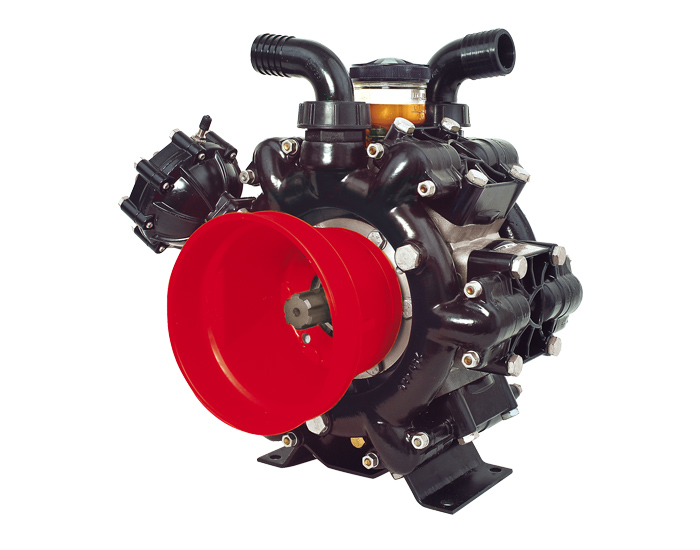

Высокопроизводительный мембранно-поршневой насос (225 л/мин) обеспечивает равномерное внесение препаратов, качественное приготовление рабочей жидкости и активное перемешивание раствора для поддержания постоянной концентрации. Норма внесения от 40 до 600 л/Га. Таким образом, Satellite 3200 может использоваться для полнообъемного и малообъемного опрыскивания – наиболее прогрессивных способов применения химикатов.
Фильтры с самоочисткой на приёмной и напорной линиях эффективно удаляют механические примеси, обеспечивая качественную фильтрацию раствора, повышают удобство работы и снижают время на обслуживание машины.
Самозабор воды
Шланг для забора воды длиной 20 метров с обратным клапаном и фильтром повышает удобство и автономность работы агрегата, позволяет использовать собственный насос опрыскивателя для самозакачки воды из внешних источников и водоёмов.
Ознакомится подробнейДокументы
Руководство по эксплуатации RSM TS-3200/4500 Размер: 1 мбРуководство по эксплуатации и каталог деталей RSM TS-4500 Размер: 7,2 мбСервисная книжка Размер: 470,1 кб -
Технические характеристики Марка RSM TS-3200 Satellite RSM TS-4500 Satellite Агрегатируется с тракторами тягового класса, т.с. 1,4 2 Объем цельнолитого бака, л. 3 200 4 500 Ширина захвата, м. 18, 24, 27, 28 18, 24, 27, 28, 36 Основная ширина междурядий, на которые рассчитан опрыскиватель, см 45, 70, 75, 90 Габаритная транспортная ширина, м 2,25 Диапазон подъема штанги от уровня земли, м 0,5 - 1,6 Регулировка высоты штанг Параллелограмм с гидравлическими цилиндрами Насосы подачи раствора Мембранно-поршневой BP-241 Привод насоса от ВОМ трактора Производительность насоса, л/мин 225 Система подачи раствора Блоки форсунок (на три сопла) расположены на расстоянии 50 см и оснащены встроенными дополнительными фильтрами с возможностью ручной регулировки межрядного расстояния форсунок Размер шин 270/95 R44 (базовый), 230/95 R44, 270/95 R42 Регулировка колеи, м 1.5; 1.8; 2.1 Емкость бака для воды, л 56 Емкость бака для промывки системы, л 136 Диаметр заправочной горловины емкости для ра-бочей жидкости, мм 382 Емкость химического миксера, л 30 Мешалка, тип Гидравлическая, эжекторного типа Система управления штангой Гидравлическая Распылители (Lechler, Arag) Инжекторные (-02, -03, -04) Система управления поливом Агронавигатор-плюс "Аэросоюз" GPS-навигация В стандарте GPS-курсоуказатель и опционально автоматическое откл/вкл 4-х крайних форсунок справа и слева Вес опрыскивателя (погрузочный), кг 3 000 3 070 3 100 3 170 Вес опрыскивателя (эксплуатационный), кг. 6 400 6 470 7 800 7 870 -
-
